ZDLM電動高溫套筒調節閥允許泄漏量：硬密封：Ⅳ級軟密封：VI級
作用方式：電開、電關
信號范圍 (mA.DC：0～10 4～20
電源電壓：220V、50H Z 380V、50H Z 24V、AC/DC
環境溫度 (℃：伺服放大器： 5～45

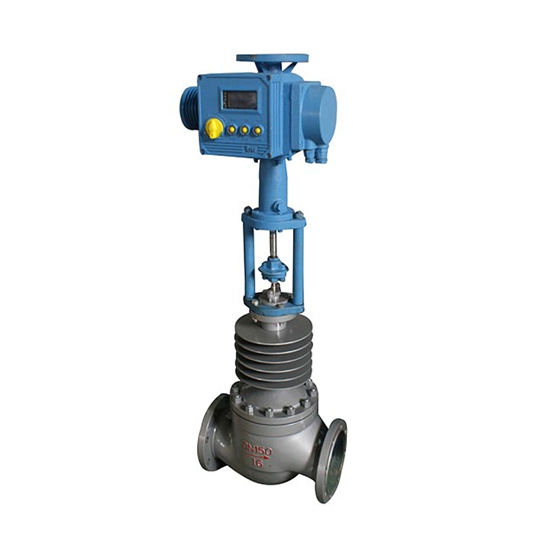

ZDLM高溫套筒電動調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中電動高溫套筒調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電動高溫套筒調節閥口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數 KV | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 |
分流 | 85 | 135 | 210 | 340 | 535 | ||||||
額定行程 (mm) | 16 | 25 | 40 | 60 | |||||||
流量特性 | 直線拋物線 | ||||||||||
工作溫度 (℃) | 普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450 | ||||||||||
介質溫度 (℃) | 200以下(對合流閥而言) | ||||||||||
固有可調比 R | 30 | ||||||||||
公稱壓力 PN(MPa) | 1.0 1.6 4.0 6.4 | ||||||||||
允許泄漏量 | 硬密封：Ⅳ級軟密封：VI級 | ||||||||||
作用方式 | 電開、電關 | ||||||||||
信號范圍 (mA.DC) | 0～10 4～20 | ||||||||||
電源電壓 | 220V、50H Z 380V、50H Z 24V、AC/DC | ||||||||||
環境溫度 (℃) | 伺服放大器： 5～45 執行機構：-10～55 | ||||||||||
全行程時間S | 普通型 | 12.5 | 20 | 32 | 48 | ||||||
電子型 | 30 | 30 | 48 | 60 | |||||||
消耗功率(W) | 普通型 | 28 | 35 | ||||||||
電子型 | , 6 | 15 | 25 | 40 | |||||||

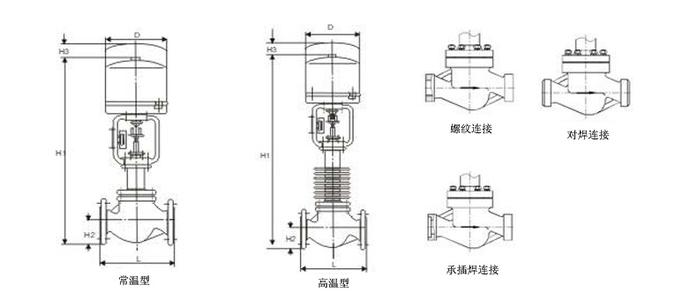

電動溫度調節閥相關結構圖：
電動溫度調節閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
